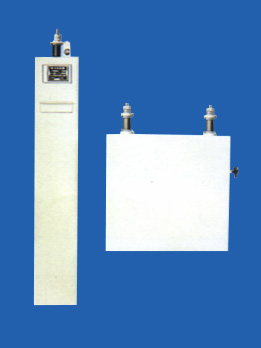

脈沖電容器
脈沖電容器用于沖擊電壓發生器和沖擊電流發生器及振蕩回路等高壓試驗裝置，此外還可用于電磁成型、液電成型、液電破碎，儲能焊接，海底探礦以及生產高溫等離子超強沖擊磁場，強沖擊光源、激光等裝置中。
脈沖電容器一般為戶內裝置。適用環境溫度±40℃，海拔不超過1000米的地區使用。脈沖電容器由于具體用途不同，結構上差別很大。電容器的外殼有絕緣套筒、瓷套筒及鋼板三種，部分圓標形電容器內部裝有抗張器，用以補償隨油體積溫度的變化。
主要技術參數 |
|
| 型號 |
額定電壓（KV） |
標稱電容（uF） |
外型尺寸（長×寬×高）mm |
重量（kg） |
備注 |
| MW1-500 |
1 |
500 |
380×110×855 |
29 |
分壓低壓臂 |
| MW1-1000 |
1 |
1000 |
330×135×855 |
52 |
分壓低壓臂 |
| MW3-200 |
3 |
200 |
372×143×480 |
23 |
分壓低壓臂 |
| MW5-190 |
5 |
190 |
360×150×935 |
60 |
分壓低壓臂 |
| MW8-20 |
8 |
20 |
380×110×475 |
22 |
分壓低壓臂 |
| MW35-3 |
35 |
3 |
380×110×850 |
48 |
分壓低壓臂 |
| MW50-0.1 |
50 |
0.1 |
380×110×498 |
23.5 |
分壓低壓臂 |
| MW220-0.1 |
220 |
0.1 |
φ410×820 |
40 |
分壓低壓臂 |
| MW4-50 |
4 |
50 |
302×122×405 |
22 |
沖擊電流 |
| MW50-0.6 |
50 |
0.6 |
342×302×1640 |
225 |
沖擊電流 |
| MW50-4 |
50 |
4 |
575×530×1035 |
364 |
沖擊電流 |
| MWF50-3 |
50 |
3 |
400×328×930 |
146 |
連續脈沖 |
| MWF80-1 |
80 |
1 |
640×310×1000 |
240 |
連續脈沖 |
| MWF50-2.5 |
50 |
2.5 |
640×310×900 |
240 |
連續脈沖 |
| MWF40-2 |
40 |
2 |
330×155×1160 |
80 |
沖擊電流 |
| MWF60-2 |
60 |
2 |
330×190×1400 |
111 |
沖擊電流 |
| MWF30-18 |
30 |
18 |
310×310×1540 |
220 |
振蕩回路 |
| MFF30-18 |
30 |
18 |
342×302×1408 |
246 |
振蕩回路 |
| MWF40-0.03 |
40 |
0.03 |
φ185×210 |
8 |
整流濾波直流高壓 |
| MWF50-0.08 |
50 |
0.08 |
φ290×320 |
16 |
整流濾波直流高壓 |
| MW100-1 |
100 |
1 |
600×440×1360 |
460 |
整流濾波直流高壓 |
| MW100-1.2 |
100 |
1.2 |
620×205×1310 |
206 |
|
| MW150-0.65 |
|
|
620×300×1970 |
440 |
|
| MW150-1 |
|
|
620×300×1970 |
440 |
|
| MWF200-0.2 |
|
|
φ630×820 |
300 |
沖擊電壓 |
| MWF220-0.25 |
|
|
φ630×850 |
320 |
沖擊電壓 |
|
|
